全自动攻丝机

自动攻丝机是用来为五金类件比如:螺母 等零部件攻丝 攻牙 扣丝等加工机械，实现自动化减少人工节约成本，适应用于汽车零部，五金加工件。

一，自动攻丝机特点:

1、速度快、精度高、攻出来的牙可通过牙规检测。可作高速连续循环运转，特殊马达能持久耐用，可实现自动化， 牙距式自动攻牙机一人可以同时操作多台设备。

2、工作原理:正转---反转---正转---反转……的连续循环和正转---反转---停止的单向循环有特定的按键开关来操作，还可以安装脚踏开关，进行选择性操作，连续、单向、循环都能自动。操作者双手完全可以离开机器，实现自动工作，初学者也可以顺利操作。

3、高精密攻牙行程调整简单，自动反转装置能自由调整攻牙行程，浅孔和有孔低加工件也能容易调整，双重安全装置能防止螺丝攻之损坏，主轴回转与上下、进退刀特设双重安全离合器，主轴能自动停止，逆转退刀也不会损坏刀具。

4、牙距A、B齿轮配合A、B转轴与主轴依牙距推进完全配合，垂直稳定、***、精密度特别高，螺丝攻牙时前进与后退不必出力就能运转自如。而同时决定于优良的加工物品，不会造成粗细不同螺纹，针对薄板和轻合金属，合成树脂等软质品也能攻出***螺纹。同时还可以配置多轴器进行多轴同步加工，生产效率大大提高。

二，自动攻丝机组成:

1、整机功率:3KW

2、电压:AC380V±10% 50Hz±2%

3、气源要求:压力0.4~0.6MPa 、 净化等级>40μm。

4、控制方式:PLC+人机界面

5、人机界面安装方式: 固定面板式

6、外形尺寸: LxWxH=1000x700x1000(mm) (初定)

7、急停开关布置:有

8、产品放置到位检测: 有

9、不良品处理方式: 亮红报警灯

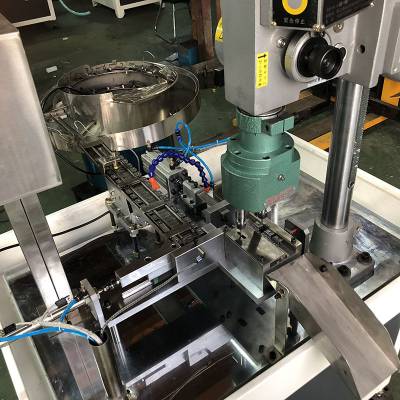

10、机器工作方式:振动盘自动送料攻丝

11、错误提示信息:人机界面给出错误信息(包括丝锥断裂等)

12、设备自动循环冷却系统

13、警示灯定义 :

1.红色 报警停机

2.黄色 待机

3.绿色 工作

14、产品定位方式 1.治具自动定位

15、组装加工件材质及表面处Al6061，喷砂亮银氧化(T20，T15)

16、底部脚轮及地脚:80福马轮

17、框架底板材质1.整张A3钢板， T20 ，烤漆，2. 铝型材框架内衬钣金(T1.5)烤漆

18、钣金烤漆颜色 :冰灰白

19、电路安全: 1.漏电保护 2.超载保护 3.保险丝

三，自动攻丝机的技术参数

主轴冲程 mm 50

旋径 mm 350

螺牙直径 mm 2 ~ 8以下 10

头部之上下动距 mm280

主轴端和台之距离 mm 400

工作台尺寸 mm 400 x 500

马达3相 6P 1000W (1/2HP)

主轴回转数55HZ 1340, 760, 45060HZ1600, 900, 600

符合本机器使用之

自动送给螺距每英寸的牙数 64, 56, 48, 44, 40, 32, 28, 24, 20, 18, 16

mm0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25, (11.5)

多轴能力 (m/m标准螺距) 3x10轴 , 4x5轴 , 5x2轴
